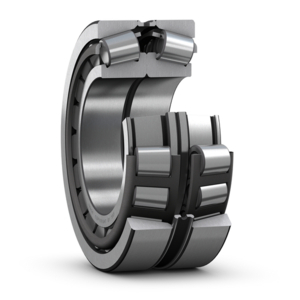

Rodamiento de rodillos cónicos SKF 31320 X/DF, Diámetro interior: 100 mm | Diámetro exterior: 215 mm | Anchura: 56.5 mm

Tapered roller bearings have tapered inner and outer ring raceways as well as tapered rollers. They are designed to accommodate combined loads, i.e. simultaneously acting radial and axial loads. The projection lines of the raceways meet at a common point on the bearing axis to provide a true rolling action and therefore low frictional moments during operation. The axial load carrying capacity of tapered roller bearings increases with increasing contact angle α. The size of the contact angle, which is usually between 10° and 30°, is related to the calculation factor e: the larger the value of e, the larger the contact angle.

Los rodamientos de rodillos cónicos con dos rodamientos de una hilera emparejados y dispuestos cara a cara (disposición en X) se basan en los tamaños habituales de los rodamientos de una hilera de rodillos cónicos. Tienen hileras de rodillos dispuestas cara a cara (las líneas de carga convergen hacia el eje del rodamiento) y pueden admitir momentos de inclinación, cargas axiales en ambos sentidos y proporcionar un rodamiento relativamente rígido. Suelen utilizarse en cajas de engranajes, equipos de elevación, trenes de laminación y máquinas de la industria minera, como las tuneladoras.
